秋装生产中衬布透胶的原因与避免方法

引言

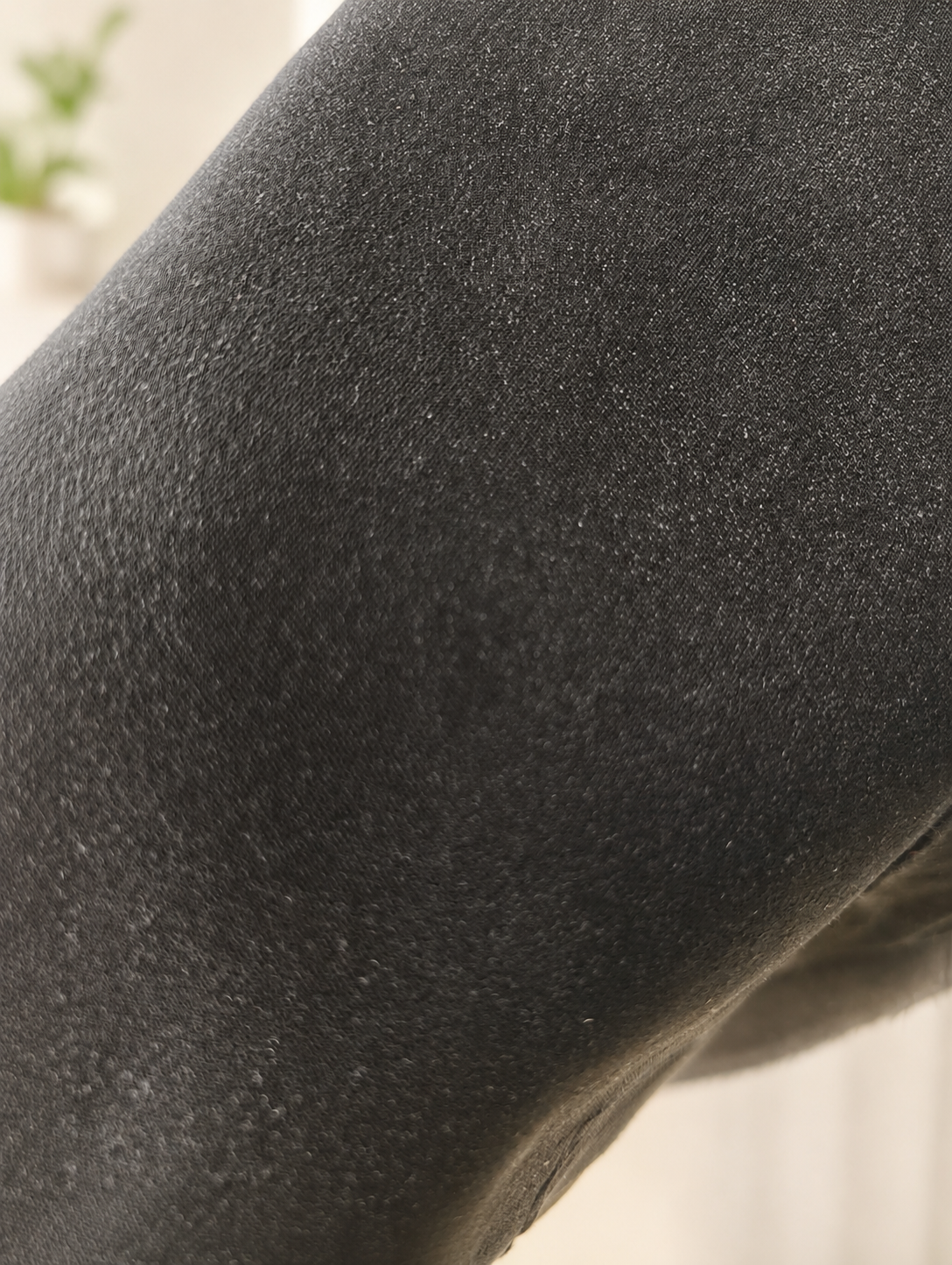

秋装常用的面料种类较多，既有轻薄衬衫料、针织料，也有风衣料、仿毛面料和各种梭织弹力面料。服装厂在领口、门襟、袖口、口袋或腰头等部位粘衬后，有时会发现面料正面出现细小胶点、颗粒感、局部发亮或颜色变深，这类情况通常被称为衬布透胶。

衬布透胶并不一定是单一问题造成的，往往与面料结构、衬布选择和压烫条件有关。要减少大货生产中的外观问题，需要从配衬和生产测试两个方面同时处理。中国晟宏秋季衬布制造商

一、秋装生产中衬布透胶的主要原因

面料本身是影响透胶的重要因素。部分秋装为了保持轻薄、柔软和垂感，会使用厚度较低或组织较疏松的面料。粘合时，熔化后的胶料容易进入纱线空隙，并在面料正面形成胶点或阴影。针织面料、薄型衬衫料以及纹理较明显的面料，粘衬时尤其需要注意。

黑色、藏青色、深灰色等深色面料不一定更容易发生实际透胶，但更容易显出颗粒、光泽和颜色变化。值得注意的是，部分深色面料压烫后出现的发亮，可能是面料表面被压平后形成的光泽变化（俗称“烫痕”），在评估时可与胶料实际渗透加以区分。部分表面细腻、平整或经过特殊整理的面料，压烫后出现的发亮和压痕，也可能被误认为透胶。

衬布与面料不匹配，同样会增加透胶风险。轻薄面料如果使用胶点偏粗、胶量偏多或手感偏硬的粘合衬，胶料更容易在正面留下痕迹。针织和弹力秋装还要考虑衬布的柔软度与伸缩性，不能只关注粘合牢度。

此外，温度过高、压力过大或压烫时间过长，可能使胶料过度熔化并被压入面料组织。但若参数过低又容易造成粘合不牢，因此调整时需综合考虑温度、压力和时间三者的平衡，不能单靠降低温度来解决。

二、秋装生产中如何减少衬布透胶

大货生产前，应使用实际面料和准备使用的衬布进行试粘。测试时要尽量模拟真实服装部位的层数、方向和压烫方式，不能只测试一块单层面料。粘合完成后，应等待面料充分冷却定型，再检查正面是否出现胶点、发亮、变色或局部板硬。很多问题在热态下不易察觉，冷却后才逐步显现。 中国晟宏衬布制造商

对于轻薄或组织疏松的秋装面料，可以优先测试胶点较细的高目数粘合衬，以及手感更柔软的衬布类型。针织面料要保留原有的弹性和柔软度，避免粘合后出现僵硬、起皱或回弹受限。风衣、夹克门襟等需要一定支撑的部位，则要兼顾挺度、手感和正面外观。

调整压烫条件时，应分别测试温度、压力和时间，不建议同时大幅改变多个参数。可以固定其中两项，再逐步调整另一项，这样更容易判断问题来自温度、压力还是压烫时间。

三、大货生产前需要重点检查什么

试粘效果合格后，还要注意面料批次和设备状态。同一款面料不同批次在厚度、染色和后整理方面可能存在差异，换批生产时建议重新进行小样确认。此外，车间环境湿度（理想范围40%-60%）也可能对粘合效果产生细微影响，大货生产时宜保持环境相对稳定。

检查透胶也不能只看刚出机的状态。部分胶点、光泽和颜色变化会在面料完全冷却后更加明显。若秋装后续需要水洗、蒸汽整烫或多次熨烫，还应结合实际生产流程进行复测，观察粘合后的外观和手感是否稳定。

大货生产过程中，可以定时抽查压衬效果，避免设备温度变化或生产速度调整后，前后批次出现差异。

结语

秋装生产中的衬布透胶，通常是面料结构、衬布胶点和压烫条件共同作用的结果。服装厂在大货前做好试粘，根据面料和服装部位选择合适的衬布，并稳定压烫参数，可以减少胶点外露、局部发亮和手感变硬等问题。

广州晟宏衬布有限公司深耕衬布行业23年，可根据秋装面料、服装部位及成衣手感要求，提供有纺衬、无纺衬、针织衬和粘合衬等产品配套建议，帮助服装企业提高打样和大货生产的稳定性。
