Warum kommt es bei hochelastischen Sportbekleidungsstoffen häufig zu Futterablösungen?

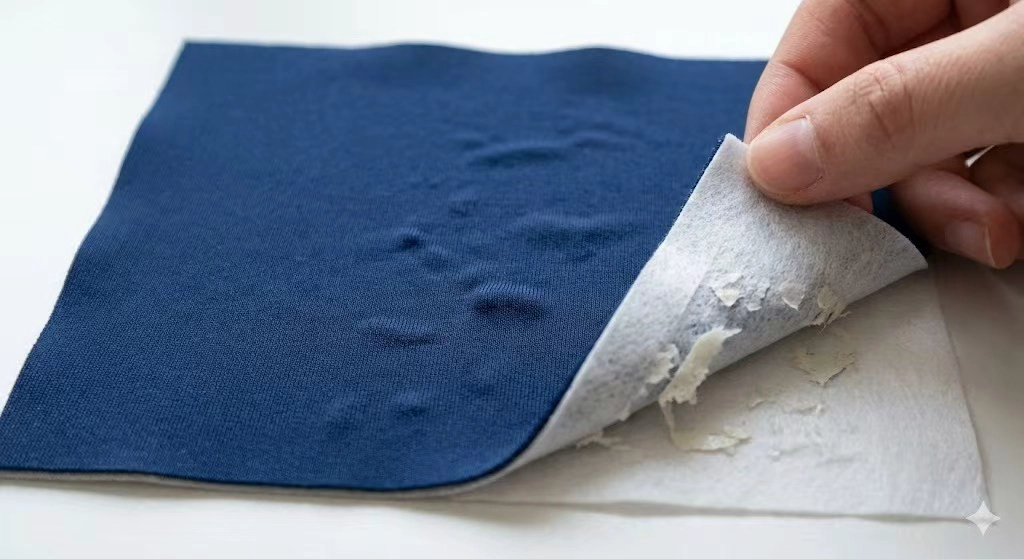

Bei der Herstellung von Sport- und Freizeitbekleidung werden hochelastische Stoffe (z. B. solche mit Elasthan oder Lycra) aufgrund ihres hervorragenden Komforts und ihrer Bewegungsfreiheit häufig eingesetzt. Allerdings stehen viele Bekleidungsfabriken bei der Verarbeitung solcher Stoffe vor einer gemeinsamen Herausforderung: Nach dem Waschen oder Tragen beim Verbraucher neigen die verklebten Futterbereiche dazu, Blasen zu bilden und sich zu lösen. Dieses Problem beeinträchtigt direkt das Aussehen und die Haltbarkeit des Produkts und führt zu Kundenbeschwerden.Fabrik für elastische Einlagen in China, Shenghong

I. Hauptursachen: Interner Spannungsschaden, der durch eine Nichtübereinstimmung der physikalischen Eigenschaften verursacht wird

1. Nichtübereinstimmung zwischen Elastizitätsmodul und DehnungsrateDies ist die grundlegendste physikalische Ursache. Hochelastische Stoffe unterliegen bei menschlichen Bewegungen einer erheblichen, wiederholten Dehnung und Schrumpfung, wohingegen herkömmliche schmelzbare Auskleidungen (insbesondere Vlies- oder Standardgewebeauskleidungen) geringe Dehnungsraten aufweisen. Wenn die Dehnung des Gewebes die maximale Dehnungsgrenze der Auskleidung weit übersteigt, unterliegt die Klebeschnittstelle einer kontinuierlichen Scherbeanspruchung, was zu einem Ermüdungsbruch der Schmelzklebstoffschicht führt und sich schließlich in einer lokalen Ablösung äußert.

2. Unzureichende Elastizität und Flexibilität von SchmelzklebstoffenGängige Schmelzklebstoffe wie PA (Polyamid) und PES (Polyester) weisen eine hohe Anfangsklebefestigkeit auf, bilden nach dem Aushärten jedoch starre Filme mit geringer Elastizität. Bei der Rückfederung des hochelastischen Gewebes können sich diese starren Klebepunkte nicht synchron verformen. Bei wiederholten Belastungszyklen neigen sie zur Versprödung und Rissbildung und verlieren dadurch ihre Bindungsfähigkeit.

3. Unterschiedliche Wärmeschrumpfraten zwischen Stoff und FutterHochelastische Stoffe sind grundsätzlich hitzeempfindlich und neigen beim Pressen zum Schrumpfen. Wenn die Wärmeschrumpfrate des schmelzbaren Futters nicht mit der des Stoffes übereinstimmt (der Unterschied sollte normalerweise innerhalb von 2 % liegen), kommt es aufgrund der asynchronen Schrumpfung nach dem Abkühlen zu inneren Spannungen. Dies führt zu einer Faltenbildung der verklebten Fläche (ähnlich dem „Orangenhauteffekt“) oder einer allmählichen Delaminierung bei der späteren Nutzung.

II. Systematische Lösungen: Von der Materialauswahl bis zur präzisen Prozesssteuerung

Um das Debonding-Problem bei hochelastischen Stoffen zuverlässig zu lösen, ist ein systematischer Ansatz zur Materialabstimmung und Prozessgestaltung unerlässlich und nicht nur die Anpassung einzelner Pressparameter.

1. Die Materialauswahl ist von entscheidender Bedeutung: Halten Sie sich an das „Elastizitätsanpassungs-Elastizitätsprinzip“.

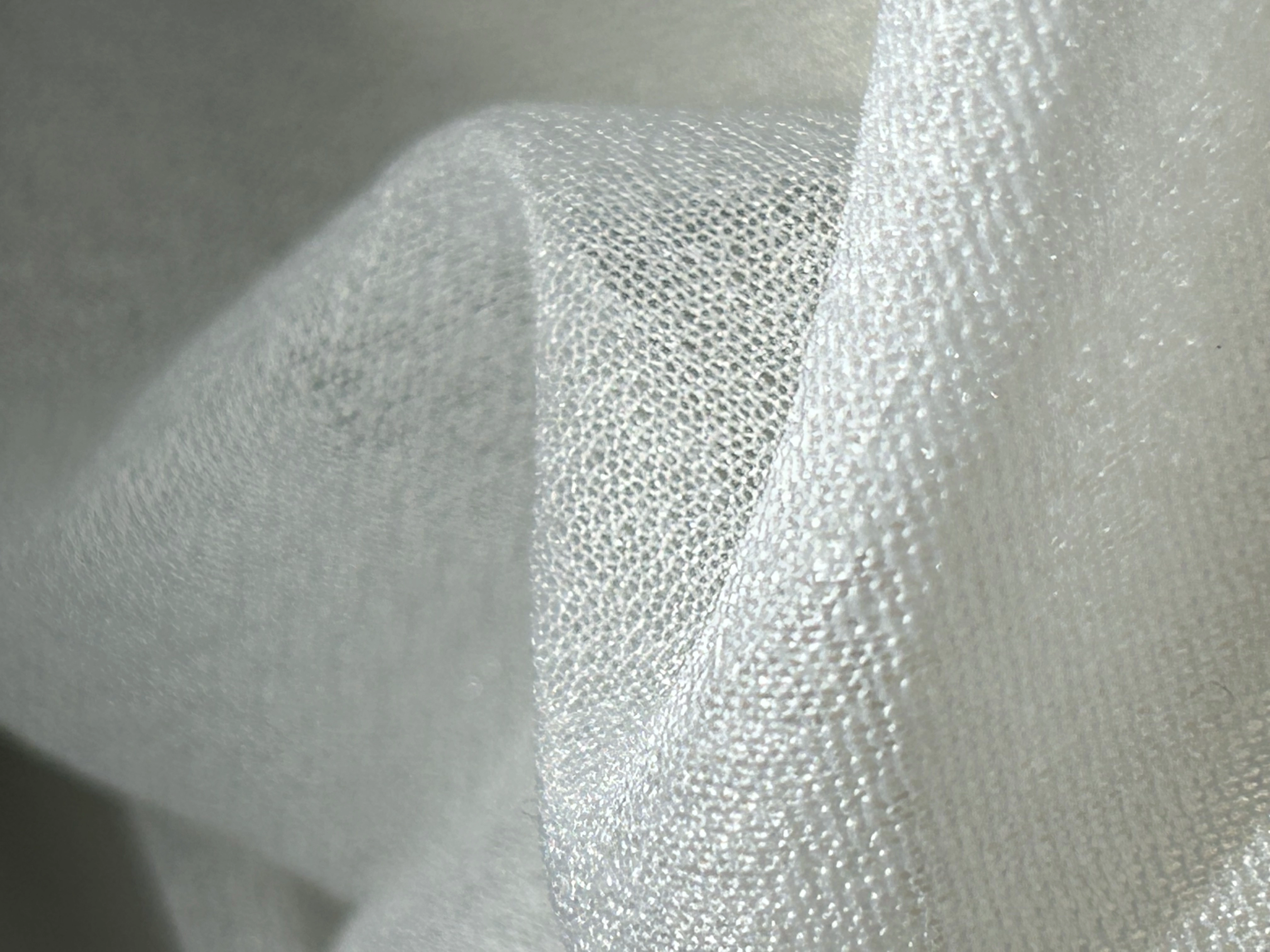

   • Auswahl des Grundstoffs: Es wird dringend empfohlen, Vliesauskleidungen durch zu ersetzen 4-Wege-Stretch-Strickfutter. Ihre einzigartige Ketten- oder Schussstrickstruktur bietet eine multidirektionale Dehnbarkeit, die mit hochelastischen Stoffen vergleichbar ist, und lindert aus struktureller Sicht wirksam Grenzflächenspannungen während des dynamischen Einsatzes.
   • Auswahl von Schmelzklebstoffen: TPU (Thermoplastisches Polyurethan) oder Hochleistungs-PU (Polyurethan)-Schmelzklebstoffe werden bevorzugt. Diese Klebstoffe bieten eine hervorragende Elastizität, Flexibilität und Ermüdungsbeständigkeit. Ihre Molekülketten können sich synchron mit dem Stoff dehnen und erholen, was sie zur idealen Wahl für eine dauerhafte, dynamische Bindung macht.Vier-Wege-Stretch-Einlagenfabrik in China, Shenghong

2. Prozesskontrolle ist eine Garantie: Verfeinerte Abläufe zum Abbau von innerem Stress

   • Vorschrumpfbehandlung: Die Durchführung einer Vorschrumpfungsbehandlung an hochelastischen Stoffen vor dem Verkleben trägt dazu bei, innere Spannungen im Voraus abzubauen, wodurch Verformungsvariablen während der nachfolgenden Verarbeitung und Verwendung reduziert werden, wodurch das Risiko einer Ablösung verringert wird.
   • Drücken Sie auf Parameteroptimierung: Hochelastische Stoffe reagieren empfindlich auf hohe Temperaturen und hohen Druck. Ein schonender Pressvorgang mit relativ niedrige Temperatur, niedriger Druck und entsprechend verlängerte Presszeit empfohlen (z. B. 125℃–135℃, Druck 1,5–2,0 kg/cm²). Spezifische Parameter müssen durch Tests vor der Produktion anhand der Stoff-Futter-Kombination genau bestimmt werden. Das Ziel besteht darin, die Bindungsstärke sicherzustellen und gleichzeitig die Elastizität und das Griffgefühl des Stoffes zu maximieren.

3. Tests vor der Produktion sind der Maßstab: Validieren Sie die Zuverlässigkeit anhand von DatenVor der Massenproduktion sind systematische Tests und Validierungen zwingend erforderlich. Zusätzlich zu den standardmäßigen Schälfestigkeitstests und Waschtests (z. B. ISO 105-C06) ist die Durchführung ein wichtiger Schritt dynamische Ermüdungsprüfung– Simulation der wiederholten Dehnungs- und Erholungszyklen, denen Kleidungsstücke während des Tragens unterliegen. Nur durch das Bestehen dieses Tests kann die langfristige Zuverlässigkeit des Bindungssystems unter den dynamischen Bedingungen hochelastischer Stoffe wirklich bestätigt werden.

III.Fazit

Das Problem der Ablösung zwischen hochelastischen Sportbekleidungsstoffen und fixierbaren Futterstoffen ist im Wesentlichen eine systematische Herausforderung, die durch nicht übereinstimmende dynamisch-mechanische Eigenschaften der Materialien verursacht wird. Der Kern einer erfolgreichen Lösung liegt im Aufbau eines koordinierten Systems: Auswahl von 4-Wege-Stretch-Gestricken mit hoher Dehnbarkeit, Kombination mit PU/TPU-Schmelzklebstoffen mit hervorragender Elastizität und Ermüdungsbeständigkeit, Verarbeitung durch raffiniertes Vorschrumpfen und schonende Pressparameter und abschließende Überprüfung der Leistung durch strenge dynamische Tests. Dieser systematische Matching-Ansatz, der auf Materialwissenschaft und Prozesskompetenz basiert, ist der grundlegende Weg, um dauerhafte, zuverlässige und komfortable Verbindungseffekte in hochelastischer Sportbekleidung sicherzustellen.
