选衬布，不能只看克重

一、选衬布，为什么不能只看克重？

克重常被当作判断衬布厚薄和手感的基础指标。领衬、门襟衬、袖口衬、腰头衬在报价或确认样卡时，都会标注多少克。但从成衣应用端来看，只看克重容易产生误判。

衬布最终作用在成衣上，影响的是部位挺度、回弹、垂感、粘合牢度和洗后外观。相同克重的衬布，因为基布结构、胶点类型、涂层量、后整理方式不同，实际手感和粘合表现可能差别很大。打样时感觉合适的衬布，若与面料的缩率、耐热性不匹配，批量生产后洗水可能出现起皱、脱胶或手感变硬等问题；看起来较轻的衬布，放在合适面料和部位上，也可能有足够支撑。中国晟宏衬布制造商
二、同样克重的衬布，为什么上身效果差别明显？

克重只是单位面积重量，不代表衬布的全部性能。影响成衣效果的关键因素，通常还包括基布类型、织造结构、胶点分布、热熔胶类型和压烫适应性。

不同基布类型各有适用场景：

• 机织衬：强度高、尺寸稳定性好，适合衬衫、外衣等需要定型挺括的部位。

• 针织衬：悬垂性好、手感柔软，适合针织面料、丝绸类外衣

• 无纺衬：价格低、无布纹方向，适合要求不高的临时性或小部件项目

热熔胶类型（如PA、PES、PA等）的差异也直接影响粘合强度与耐洗性能，选衬时需结合面料的耐热性和成品洗涤要求综合考虑。

此外，用在衬衫门襟上的衬布，需要兼顾平整度和洗后抗皱；用在西装前片的衬布，更关注胸部造型、回弹和面料贴合；用在女装轻薄面料上的衬布，则要注意透胶、透底和手感变硬。即使克重接近，不同应用部位对衬布的要求也不一样。

面料本身也会改变粘合结果。棉、涤棉、TR、雪纺、针织、弹力布、磨毛布或涂层面料，对温度、压力和胶点渗透的反应不同。如果只按克重选衬布，容易忽略面料组织、弹力、克重、含潮率和表面整理剂对粘合稳定性的影响。
三、判断衬布是否合适，要同时看哪些条件？

选择衬布时，建议先明确面料和使用部位，而不是先锁定某一个克重。领子、门襟、袖口、前片、袋口、腰头等部位，对挺度、柔软度和耐洗性的要求不同，同一块面料也可能需要搭配不同类型的衬布。

打样阶段应记录压烫温度、时间、压力和设备状态，避免样衣效果无法在批量生产中复现。不同面料需匹配不同压烫温度：棉麻等常规面料可采用150-180℃，雪纺、真丝等娇贵面料需降至100-120℃，温度过高会导致热熔胶老化、粘合强度下降甚至脱衬。

对于轻薄、弹力、针织、涂层或后整理较重的面料，更需要先做小样粘合测试，观察是否起泡、脱胶、透胶、变硬或洗后起皱。需要留意的是，透胶通常是由于压烫压力过高或时间过长，导致热熔胶透过面料渗出，而非衬布本身的问题。

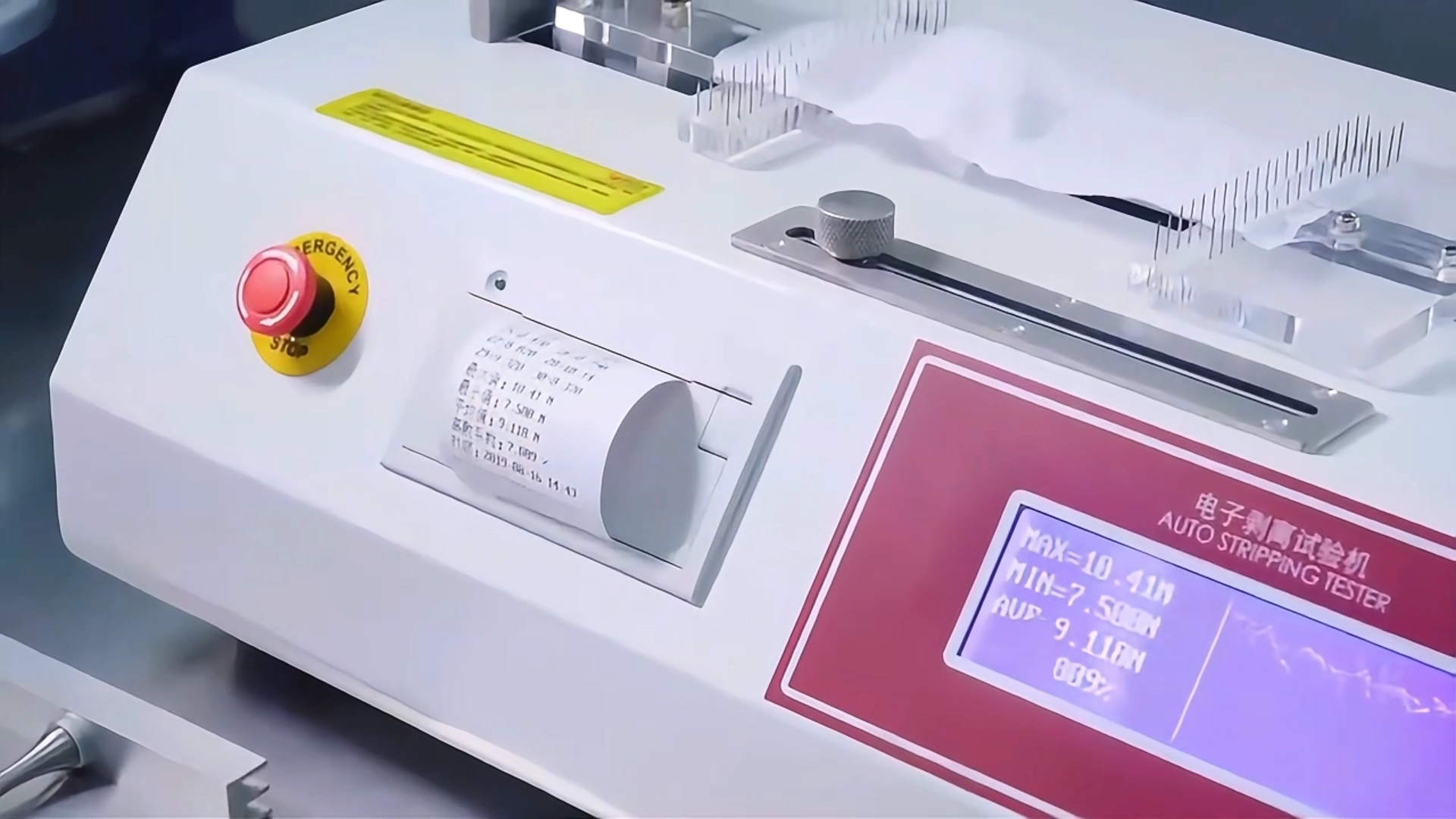

确认衬布时，也不能只凭样卡手感判断。样卡是单独摸衬布，成衣效果则来自面料、衬布、压烫工艺和洗水条件的组合。更稳妥的方式，是在实际面料和目标部位上做复合测试，再结合洗后外观、剥离情况、手感变化和尺寸稳定性判断。中国实力衬布制造商
四、稳定的成衣效果，来自克重之外的整体匹配

克重可以作为初步筛选依据，但不应成为唯一标准。选衬布时，需要同时关注面料特性、成衣部位、基布结构、热熔胶类型、压烫条件和后整理影响。

尤其需要留意衬布的热缩率是否与面料匹配。衬布与面料的热缩率差异过大，是导致洗后起皱、卷边的重要原因之一，选衬时建议双方核对缩水率数据。

衬布问题本质上不是单一材料问题，而是面料、衬布和工艺之间的匹配问题。打样正常并不代表批量生产一定稳定，前期测试越接近实际生产条件，后续出现起泡、脱胶、洗后不平整和手感偏差的风险越容易提前发现。
