高温潮湿天气下，衬布粘合不牢、压烫后发皱是什么原因？

引言
高温潮湿天气下，衬布粘合不牢、压烫后发皱，是夏季和梅雨季服装生产中比较常见的问题。很多时候，问题并不只是“衬布不粘”，而是面料含湿、胶点熔融、缩率匹配和压烫后应力释放共同造成的结果。中国晟宏衬布制造商

一、高温潮湿天气下，为什么衬布更容易出问题？

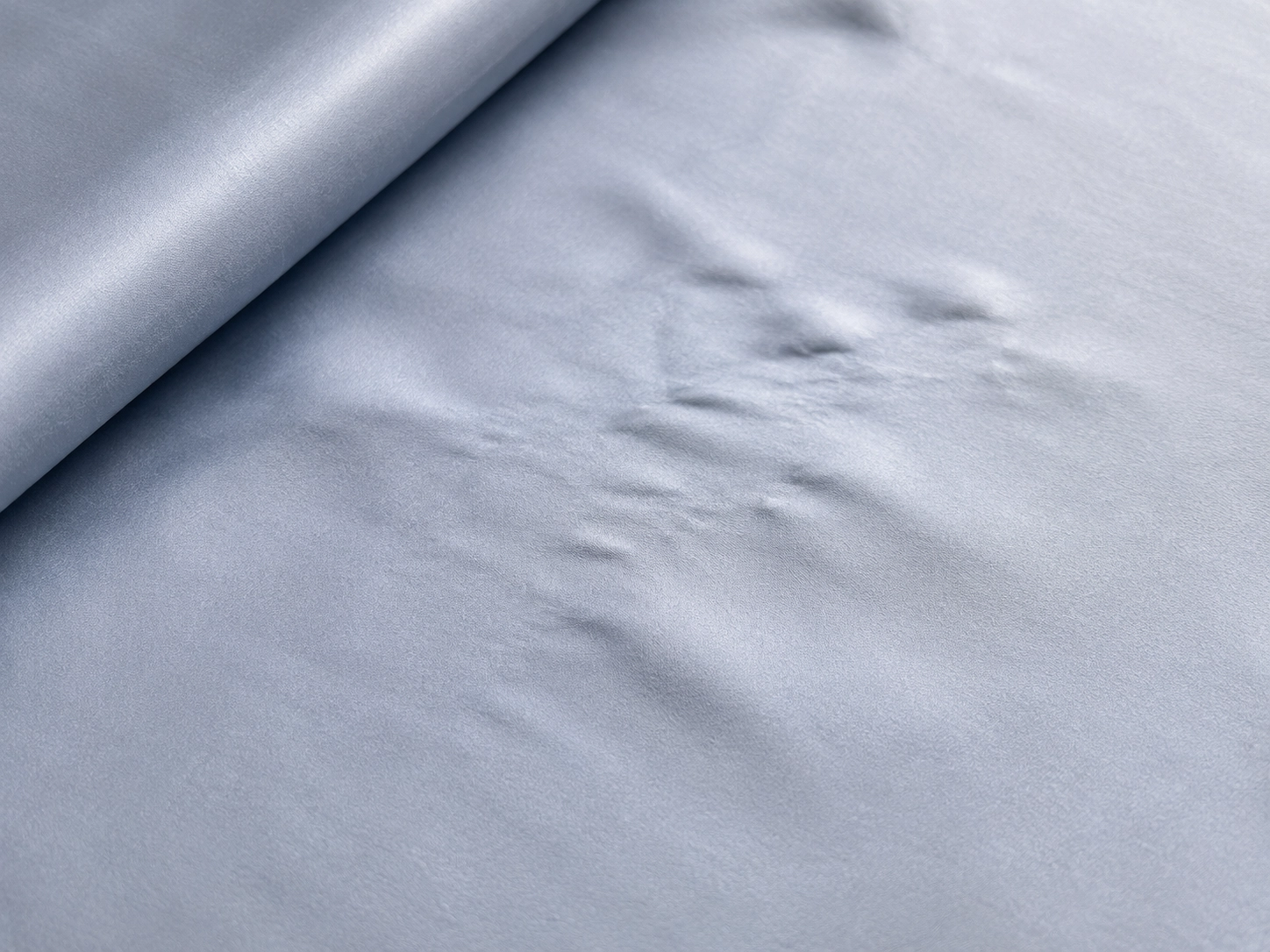

在夏季高温或南方梅雨季，很多服装厂会遇到类似情况：衬衫门襟、领子、袖口，或薄型夹克、女装前片等部位，压烫后当下看起来正常，但放置一段时间后出现起皱、起泡、不平整；有些经过洗水测试后，粘合力下降，边缘甚至出现脱开。

这类问题表面上像是衬布粘合不牢，但在实际生产中，原因往往没有这么单一。高湿环境会让面料和衬布吸收更多水分，压烫时水分受热变成蒸汽，影响热熔胶与面料纤维之间的结合。同时，面料在湿热状态下也更容易出现收缩、回弹或变形，最终表现为压烫后发皱、不服帖。

所以，高温潮湿天气下的衬布问题，不能只看“有没有粘住”，还要看“粘住以后是否稳定”。

二、粘合不牢，可能是胶点没有真正润湿面料

衬布粘合的本质，是热熔胶在合适的温度、压力和时间下熔融，并润湿面料纤维，形成机械锚固。潮湿天气下，面料含湿率偏高，压烫时一部分热量会被水分消耗，真正传递到胶层的温度可能不足。表面看已经压牢，但胶点没有充分熔融并润湿纤维，后续就容易出现剥离强度不足。

这种情况可以通过剥离状态来初步判断（用指甲或胶带轻揭粘合处）。如果轻轻剥开后发现胶点大多完整留在衬布表面，面料上附着较少，通常说明胶点没有充分转移或渗入。原因可能是实际温度不足、压力不够、时间偏短，也可能与面料表面后整理有关。

一些防泼水、防油、涂层、柔软整理较重的面料，本身就会降低胶点的抓附效果。在高湿环境下，这类面料更容易出现“压烫时看似粘住，冷却或洗后又变弱”的情况。因此，判断粘合不牢时，不能只看衬布胶粉，还要结合面料表面状态一起分析。中国实力衬布制造商

三、压烫后发皱，不一定是粘合力不够

很多服装厂看到压烫后发皱，会直接认为是衬布没有粘好。但从实际情况看，发皱有时并不是“没粘住”，而是面料和衬布在湿热条件下的尺寸变化不一致。

例如轻薄棉、粘胶、天丝、麻类混纺，或组织较松的夏季面料，本身吸湿性较强。压烫时面料受热收缩，冷却过程中面料回缩释放应力。如果衬布缩率较小，而面料缩率较大，二者被粘合在一起后，就容易形成波浪纹、局部皱感或表面不平整。

弹力面料也容易出现类似问题。面料本身有伸缩和回弹，而普通衬布的伸缩性较弱，如果衬布与面料弹性不匹配，压烫后就可能出现牵制感，表现为门襟不顺、领面不平、袖口边缘起皱。

因此，压烫后发皱需要分清楚：是胶点没有粘牢导致起泡，还是面料和衬布粘合后因为缩率、弹性、厚薄差异导致不服帖。两种问题表面相似，解决方向并不一样。

四、总结：高湿季节，衬布问题要从“粘合状态”判断

高温潮湿天气下，衬布粘合不牢、压烫后发皱，通常不是单一原因造成的。面料含湿、胶点熔融不足、表面后整理、缩率不匹配、弹性差异，都可能影响最终效果。

对服装公司来说，关键不是简单判断“衬布有没有问题”，而是先分清问题属于“没粘住”，还是“粘住后变形”。前者重点看胶点熔融和粘合条件，后者重点看面料与衬布的缩率、弹性和手感匹配。

尤其在夏季、梅雨季或高湿车间环境中，衬布选择不能脱离面料特性和压烫表现。通过剥离状态、小样对比和洗后观察，提前判断问题来源，才能减少大货中的起泡、发皱、脱层和返工风险。
